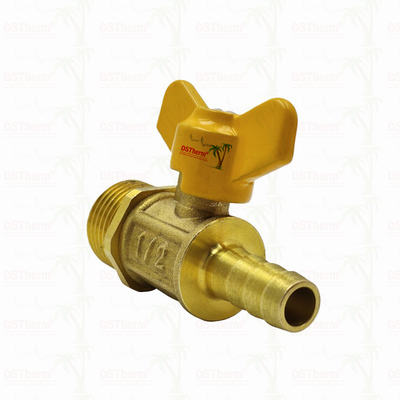

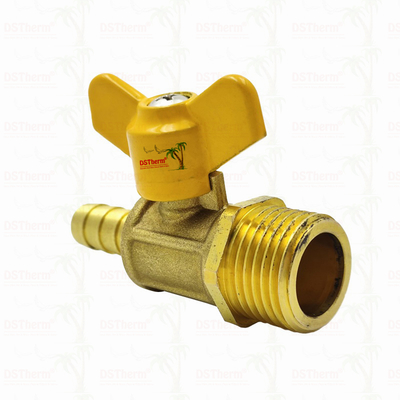

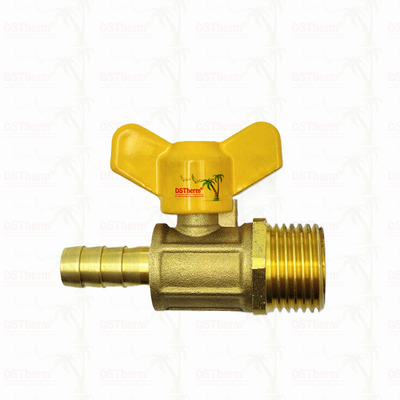

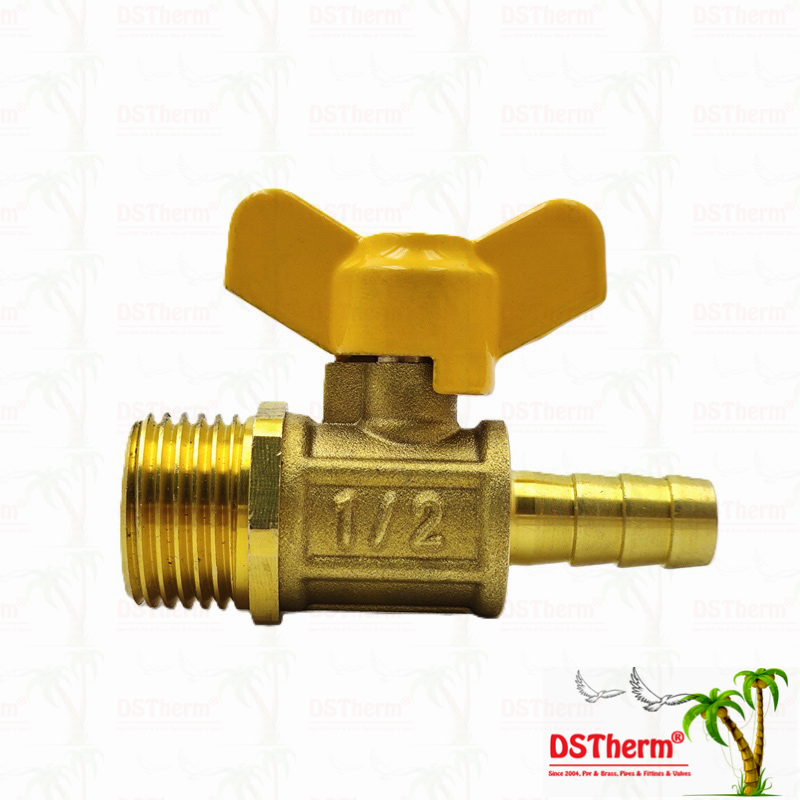

Ventilateur à gaz à gaz à gaz à gaz à boules à gaz personnalisé

Spécification

Qu'est-ce qu'une soupape à bille à gaz?

Unesoupape à gazest un dispositif mécanique installé dans les gazoducs pourcontrôler le débit, la pression ou la direction des gaz inflammables(comme le gaz naturel, le propane/GPL ou le gaz industriel).

Dessin de conception

Caractéristique

1.Conception à très basse pression

Pression nominale:0.022 MPa (22 kPa / 3,2 psi)Optimisé pour les systèmes à gaz/fluides à basse pression.

2. Compatibilité avec plusieurs supports

Convient pour:Le gaz naturel,Gaz manufacturé,GPL (gaz de pétrole liquéfié), etL'eau.

3.Tolérance à haute température

Portée de fonctionnement:-10 à 80 °C- Des performances fiables dans des climats variés.

4.Troupeau standardisé

Norme de fil:ISO 228 (série G)- Assure la compatibilité globale et le scellement à l'épreuve des fuites.

5. Structure de soupape à papillon compacte

Dimensions de la bride:

Centres des trous des boulons:65.5 mm

Diamètre de la bride:Φ40 mm

Diamètre du trou du boulon:Φ31 mm¢ Conception compacte pour les installations à espace restreint.

Applications

1Systèmes de gaz résidentiels:

lignes de branche à basse pression pour les plates-formes de cuisson, les chauffe-eau ou les appareils de chauffage utilisant du gaz naturel/GPL.

2Distribution spécialisée du gaz:

Variétés pour le biogaz, les conduites de gaz de laboratoire ou les circuits de gaz industriels à basse pression.

3.Contrôle de l'eau et des fluides à basse pression:

Systèmes de refroidissement, irrigation ou réseaux d'approvisionnement en eau à basse pression.

Précautions d' utilisation

1.Conformité à la limite de pression

Ne dépasse JAMAIS 0,022 MPa- risque de défaillance ou de fuite de la vanne.

2.Vérification de la compatibilité moyenne

Confirmer que le type de fluide/gaz est conforme aux spécifications (par exemple, pas de liquides corrosifs/inflammables autres que l'eau/GPL).

3.Restrictions de température

Évitez les environnements en dessous-10°C(risque de fragilité des joints) ou supérieur80°C(risque de dégradation).

4.Intégrité du fil

UtilisationUniquement des raccords conformes à la norme ISO 228Appliquer un scellant de fil (gaz pour les applications gazières; PTFE pour l'eau).

5.Orientation de l'installation

Installez avecdirection du débit alignéeavec flèche de soupape (si elle est marquée).

6- Test de fuite obligatoire

Essai sous pression avecsolution de savon ou détecteur de gazaprès installation.N'utilisez jamais de flammes ouvertes.

7.Exclusion pour les systèmes à haute pression

Interdit pour:

les soupapes de la bouteille de GPL standard (> 0,8 MPa),

les réseaux de gaz naturel (> 5 kPa),

Systèmes à air comprimé (> 1 bar).

Instructions de sécurité et de conformité pour la sélection des vannes à gaz

• Certification: Veiller à ce que la vanne porte une marque de sécurité régionale (par exemple, CE, AGA ou GB pour les marchés cibles).
• Installation professionnelle: Les systèmes gaziers nécessitent des techniciens agréésLe bricolage est illégal et dangereux..
• Avertissement matériel: Vérifier que les matériaux de carrosserie ou d'étanchéité (p. ex. laiton/EPDM) résistent à des milieux spécifiques (p. ex. le soufre dans les gaz synthétiques).

Nos avantages

1) Plus de 20 ans d'expérience dans la production

2) Accepter les commandes OEM

3) Approuvé par ISO9001

4) Nous utilisons toutes les nouvelles matières premières dans les produits

5) Produits suffisants avec des spécifications complètes à votre choix

Nous serons votre meilleur choix!
